mardi 3 mars 2020

le cycliste de l'enfer

Un automate sympa fabriqué en 2017 mais pas si facile que ça à réaliser.

la base est un vieux vélo récupéré par un copain et repeint pour lui donner une patine ancienne.

un support métallique en T est fixé au boitier de pédalier pour servir de support et décoller la roue arrière.





Pour animer l'automate un petit moteur en 12V est fixé au cadre avec une roulette caoutchouté qui par friction sur le pneu fait tourner la roue arrière et par voie de conséquence le pedalier . Ce qui donnera l'illusion que c'est le personnage qui pédale .

Le squelette est fixé au niveau du bassin par des serflex à la selle du vélo et les mains aux poignées par du fil de fer . Pour garder l'équilibre du corps toutes les articulations des membres supérieures sont immobilisés avec de la colle chaude.

Les pédales sont lestées avec du plomb pour qu'elles restent dans la même position avec la même face vers le bas quand les pieds du squelette sont fixés au dessus.

Un élastique qui passe au milieu du guidon relie les deux genoux.
Il coulisse lors de la rotation du pédalier et permet de garder les jambes dans l'axe.


En nocturne avec un projecteur qui change de couleur , l'ombre porté sur le mur donne un effet rayons X que j'aime bien.


jeudi 13 février 2020

halloween 2019


Mon jardin transformé en  maison de la peur  2019 .

la grande roue

J'avais envie cette année dans la partie extérieure de ma maison hantée de faire une ambiance de fête foraine .

Quoi de mieux qu'une grande roue ?

Mais comment faire ?

Pour la roue

deux disques découpés dans du contreplaqué pour le moyeu


et des bâtons  récupérés pour les branches de la grande roue


fixé fermement avec des plaques de liaison

Pas mal de difficulté pour trouvé un axe qui ne plie pas sous le poids , mais mon copain Jean François m'en a dégoté un qu'il a usiné pour pouvoir y caler des roulements


La structure porteuse a pour  un carré de madriers récuperés dans une palette sur laquelle j'ai fixé 2 V en planche et un croisillon entre les 2 V en bas pour rigidifier la structure.





 les nacelles sont des caisses plastiques d'orange fixé sur une tige fileté

 il a fallu rigidifier l'axe en rajoutant des entretoise en planchettes

L'entrainement de la roue se fait par un moteur d'essuie glace associé à un variateur et une alimentation d'ordinateur .
le jumelage est possible car mon copain m'a fileté l'axe pour que le pas de vis du moteur s'y adapte

la puissance est limite , il faut donc choisir des personnages très léger et les equilibrer au moins deux a deux pour éviter les à coups






En version nocturne , à noter en bout d'axe , un plastique dessous de plat de tarte repeint par ma cheri en rouge et blanc pour un joli effet en rotation


En action :


le miroir magique

Une des nouveautés 2019 :  Ça faisait un moment que ça me trottait dans la tête,

Faire un miroir truqué !

J'ai trouvé un miroir en plastique lors d'un vide grenier .
Je l'ai collé sur un fin contreplaqué pour le rigidifier

Placé dans un trou découpé dans la paroi et décorée avec un cadre de tableau solidaire du décor mais pas du miroir .



L'envers du décor , deux glissières en bois pour que le miroir puisse coulisser en tombant

et une poignée sur une latte de sommier qui bloque le miroir en position haute.



Un peu de mousse en fin de course pour amortir le choc.


l'acteur n'a qu'à tirer sur la poignée pour faire tomber brutalement le miroir .

Effet de surprise garanti !

vendredi 1 décembre 2017

Halloween 2017

 vidéo souvenir de la maison de la peur 2017


jeudi 16 novembre 2017

Table d'opération






pour halloween 2017 , je voulais faire une salle d'opération dans un laboratoire  de savant fou

Un ami menuisier m'a fait ca vite fait

une porte pour faire le plateau

on perce un trou pour faire passer la moitié inférieure du corps et on y insère un panneau incliné




on voit l'esprit de la chose !



on la pose sur  des pieds pour la partie supérieure , une petite palette pour rigidifier la partie vers le trou et un morceau de plan de travail pour la partie avant

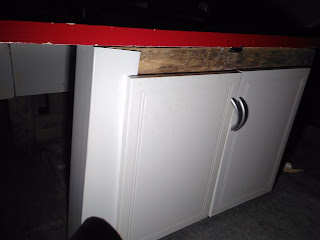

palette habillée avec des portes de meuble de salle de bain




et la partie avant  avec un rideau de tissu foncé pour cacher les pieds


 rajout d'un petit volant pour la deco

faute d'un panneau de taille suffisante , on a utilisé 2 panneaux un interieur , l'autre extérieur



 celui du haut est monté sur charniere pour pouvoir modifier son angle
 et repose sur un support posé sur le pied de la tete de la table
 le panneau intérieur est fixe et une barre de bois a été rajouté pour caler les pieds
 a biseauter car c'est vite inconfortable sinon


Pour faire le corps coupé en deux :

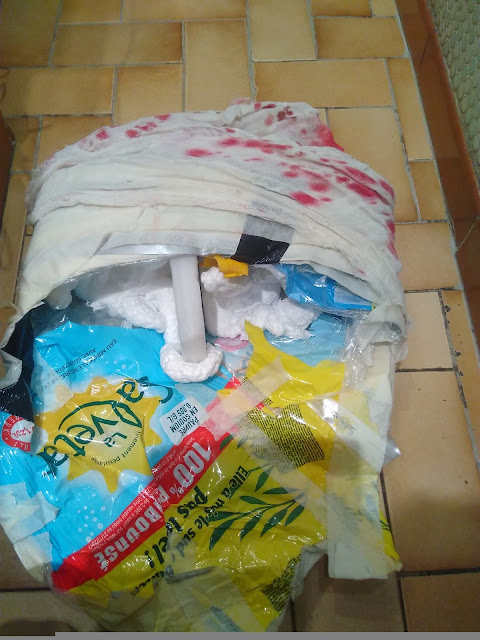

je me suis enroulé un peu de film plastique autour du ventre , je rigidifie avec qq film plastique d'emballage puis du scotch de bricolage avec des bandelettes croisés  , je decoupe ensuite sur le coté pour sortir et decoupe pour avoir un corps en biseau qui sera posé en plastron sous une blouse d'opération


des viscères ensanglantées trouvées à la foirfouille dans les rayons d'halloween  que je fixe a la base de mon plastron que j'ai comblé avec de la mousse expansive










en situation sur la table

et avec le masque et l'ambiance




je l'ai testé moi aussi , ca fait mal !!!


mercredi 22 mars 2017

ajout d'une rotation de cou à un crane

j'avais depuis une tête avec un crane , un jeu de société à la base , je l'avais déjà motorisé pour la mâchoire et la rotation des yeux avec des servos de modelisme






je lui ai désormais rajouté un troisième servo sous le socle pour la rotation de la tête , le mouvement n'est pas parfait faute aux frottement et a la souplesse de la tige dans la tête.

le socle n'est pas plat j'ai donc fixé le servo par 2 vis à bois sur une petite cale en bois de l'épaisseur adéquate que j'ai  est fixée ensuite sur le socle du crane par 3 vis  . de l'autre coté j'ai passé des serflex qui passent a travers le socle et vien passer dans les encoche de fixation du servo .

du mastic epoxy autour de l'ace vertical .
je perce dans la masse pour y fixer une rotule
une autre rotule sur le bras de levier du servo et un axe metallique ( un fil de fer ou j'ai fait un filetage) pour relier les 2 rotules




le résultat en vidéo :

mercredi 1 mars 2017

automate bras

un  prototype pour un bras à faire surgir d'un coffre

un moteur d'essuie glace

et un vieux balai d'essuie glace

relié par des bielles faite de petit morceau de bois

le balai est fixé perpendiculairement à la seconde

tandis que la première est fixé a l'arbre du moteur

l'utilisation d'une butée sous le balai d'essuie glace permet d'avoir un bras qui bondit vers l'avant




lundi 20 février 2017

une version d'un automate américain

Un automate complexe directement inspiré du Cloaked Ghost  de heresjohnny qui a inventé des automates superbes :



C'est mon copain Jean Francois un bricoleur pro qui m'a fait la structure de base juste e regardant la vidéo

Moi j'y ai rajouté ma patte en rajoutant une plate forme basculante sur la tete actionné par un fil nylon pour rajouter un mouvement supplémentaire .
qq problèmes de rigidité a resoudre ...


les premiers essais en vidéo :



vendredi 27 janvier 2017

le portail de la maison hantée


il faut toujours impressionner les visiteurs dès le début .

Comment transformer le portail d'une villa  très ordinaire en entrée des enfers .

Un copain m'a donné des cornieres perforées qui me servent de structure


j'en prend 4 : 2 pour chaque pilier que je relie par des entretoises fait de planchette visé a la corniere

j'ai recouvert ensuite de  lambris qui trainait pour avoir une surface solide puis agrafé dessus du papier peint imitation pierre




Pour le fronton du portailj'ai trouvé dans les encombrants à Montpellier une tête de lit bien rococo qui va aller très bien !

un peu de peinture noire et quelques cranes en décoration  et je fixe le tout en haut de mes cornières avec des vis à bois.
 voila c'est prêt !

En situation je trouve que cela rend pas mal




le regard de la mort

des tout petits cranes vendus en lot à la foirfouille


ils manquent un peu de personnalité !

il me reste quelques yeux de leurre de pêche



un peu de colle chaude et mes cranes  sont de suite plus expressifs !


Cette année il m'ont servi pour un squelette à 3 têtes microcéphales


vendredi 20 janvier 2017

creation d'une tête avec machoire animée


Un bout de latte de lit en bois sur lequel je colle une empreinte dentaire à la colle chaude



 J'ai essayé de fixer avec une vis a bois mais ça fait éclater le plâtre de l'empreinte .
L'empreinte dentaire a été rabotée à la lime pour avoir des angles doux et simuler ainsi le manteon et la gencive supérieure

La mâchoire du bas est fixée sur une charnière par de la colle pour pouvoir pivoter .


Je perce un petit trou dans la gencive à l’arrière de la prothèse basse
( Attention fragile , j'ai du recoller les morceaux ....)

Ensuite je passe un petit fil de fer dedans que je relie à un micro servo de modélisme
lui même relié à un testeur de servo et une alimentation d'ordinateur en 5 V

Un peu de peinture pour cacher le plâtre et donner un peu de realisme ...

J'ai ensuite fixé 2 yeux un peu plus haut sur la planchette et j'ai posé dessus une peau de plastique faite par estampage ( en chauffant le film plastique au décapeur thermique sur un crane en plastique ) et un peu de fivre de rembourrage à coussin pour le volume )
